NORMES Rayonnages :

Nos rayonnages répondent aux recommandations du SIMMA (Syndicat des Industries de Matériel de Manutention), tests effectués par le CETIM (Centre Technique des Industries Mécaniques).

- Le Rack à palettes DIPLEX type ProfilPAL est conforme aux normes : NF EN 15512 (calculs), et à la NF EN 1090 (soudures).

- Les grilles ou filets anti-chute répondent aux recommandations de la CARSAT et de l'INRS (ED 771).
- Le Cantilever DIPLEX type ProfilCANT est calculé suivant les normes EUROCODE 3.

NORMES Plateformes :

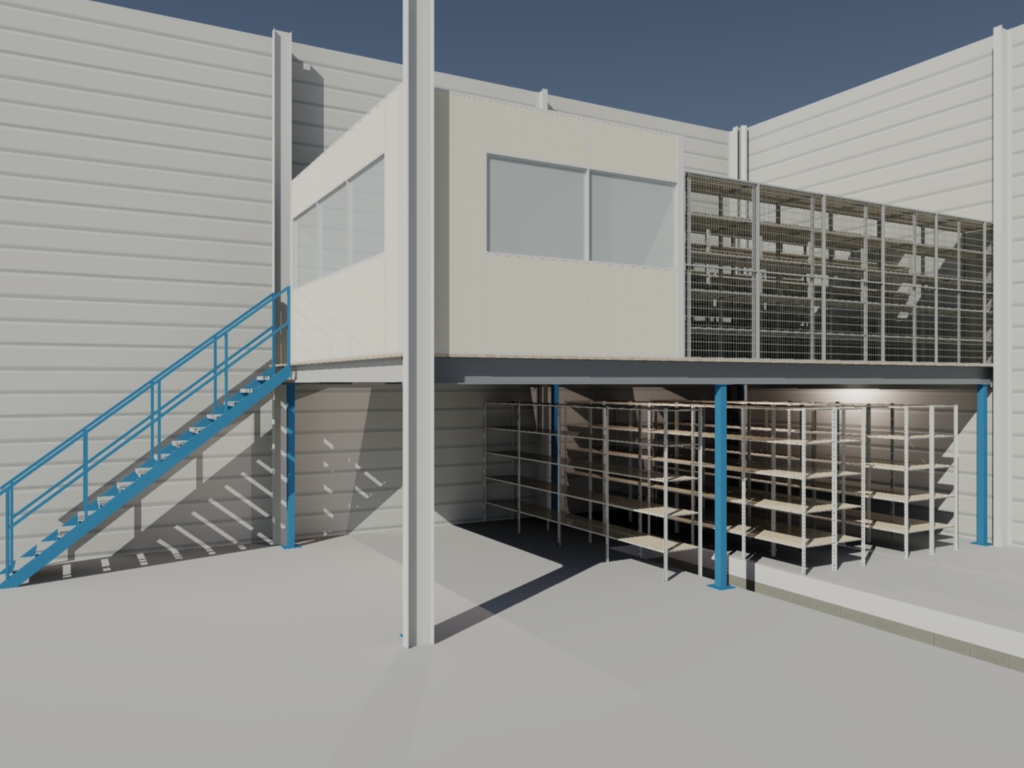

Tous les éléments composants nos plateformes XLS répondent aux normes en vigueur :
- Eurocodes : NF EN 1990, 1991, 1993 et 1998 (Séisme)
- NF P06-001 : Charges d'exploitation des bâtiments
- NF P01-012 : Conception des gardes corps
- NF EN ISO 14122-3 et NF E85-015 : Conception des escaliers et mains courantes
- NF P63-203 : Pose des planchers

Le département plateforme XLS de DIPLEX est certifé suivant la norme européenne EN 1090 1 et 2 - EXC 2. Certificat EN1090 - CE  islogo.CERT.1090-1

Cette norme harmonisée fait partie d'un groupe de normes européennes traitant du calcul et de la fabrication d'éléments porteurs et de structures en acier ou en aluminium.
Elle traite des dispositions pour l'évaluation de la conformité d'éléments nécessitant d'être en adéquation avec les caractéristiques de performance déclarées par le fabricant même des éléments.
Cette certification est un gage de qualité pour la fabrication de nos plateformes XLS.

NORMES Equipements :

- La Barrière écluse, est le seul système reconnu par la CARSAT pour la pose et la dépose de palettes.

- Les Vestiaires sont conformes aux normes : NF D 65 760 et NF D 60 050.

Test statiques et dynamiques de déformation des gardes-corps.



TESTS et Destructions :



Connecteurs :

Ces tests servent à évaluer le coefficient d'encastrement du connecteur sur le montant, ce qui va permettre :
- d'optimiser les charges admissibles sur les lisses.
- de calculer la stabilité des rayonnages dans le sens longitudinal.
- de quantifier la plus-value apportée par le connecteur ProfilRAC renforcé, par rapport au connecteur non renforcé.

Rambardes de sécurité :
Afin de valider la conformité de nos rambardes de sécurité selon les normes NF EN ISO 14122-3, des tests statiques et dynamiques ont été effectués.
Les valeurs des déformations obtenues après l'application des charges sont inférieures à celles imposées par la règlementation.

Poteau-plate-forme

Poteaux de plateformes :
Le test d'encastrement de pied de poteau permet de caractériser le couple moment-rotation sous différents cas de charge, section de tube et épaisseur de platine.

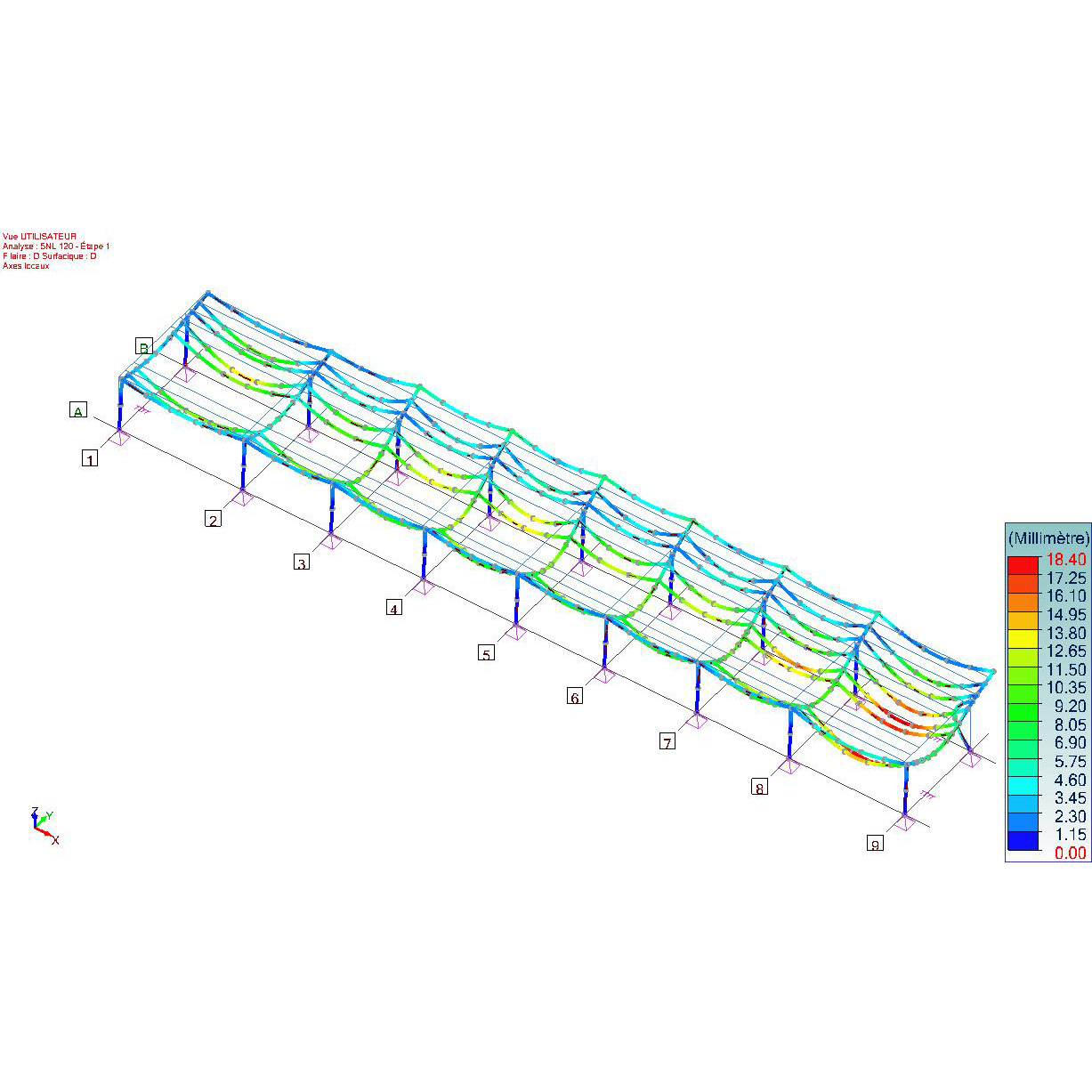

L'incorporation de ces données issues des tests dans nos logiciels de calcul permet d'obtenir une simulation du comportement globale de la structure très proche de la réalité.
